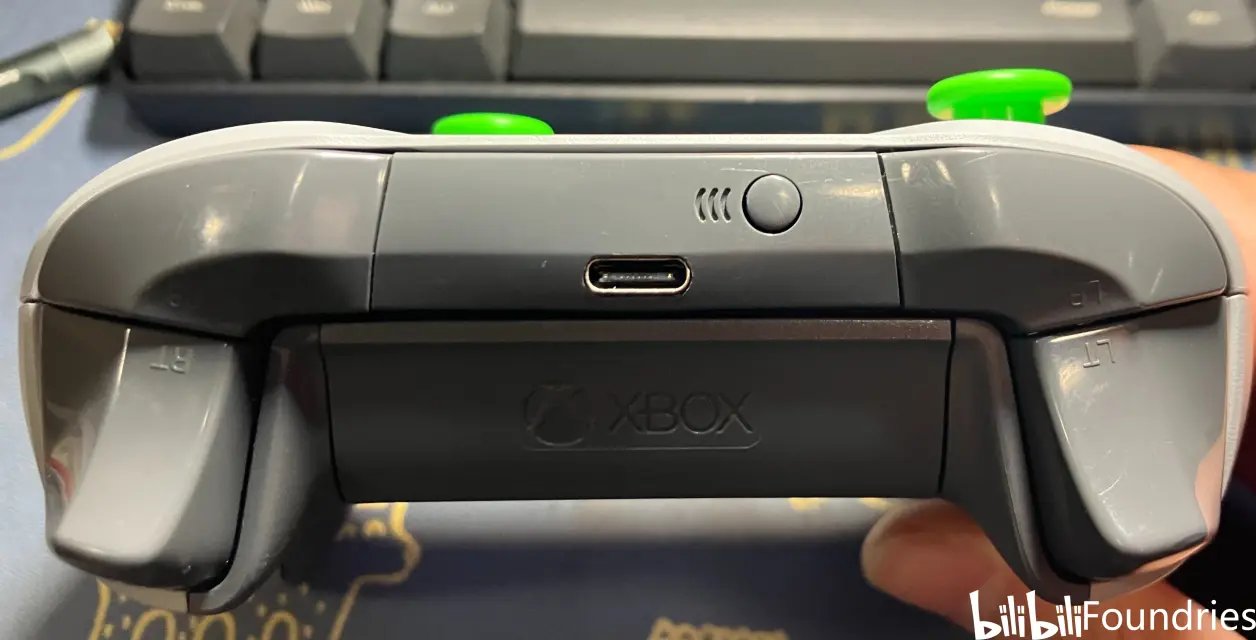

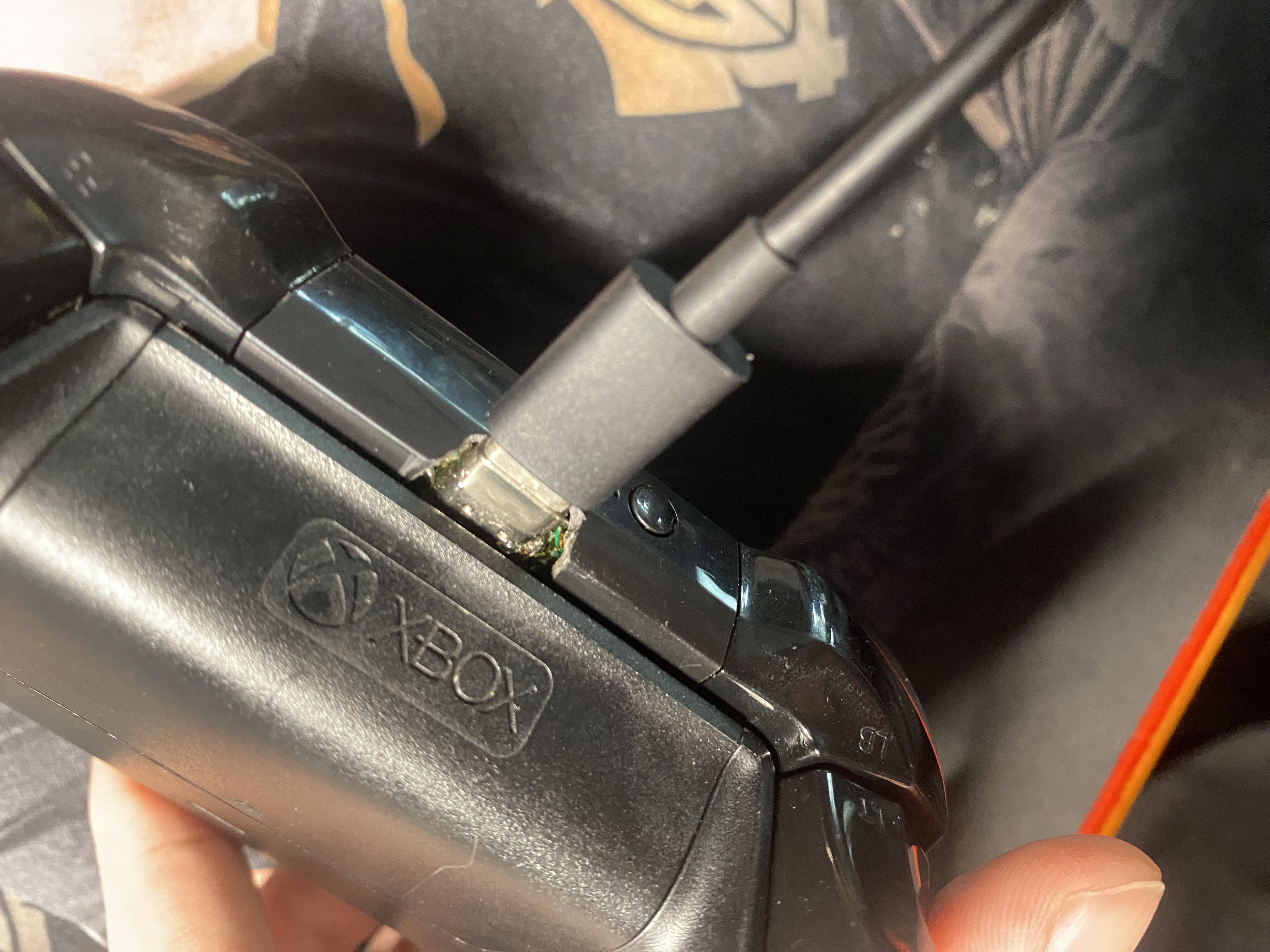

Xbox One手柄改TypeC尾插

本次改装按照Foundries大佬的教程搞得，附带一些个人心得

准备的工具和材料

贴片式Type C 16Pin 母口
热风枪(没有可以用打磨笔+电烙铁慢慢搞)
电烙铁，焊锡，助焊剂
六角螺丝刀(T6用于拆主板螺丝，外壳螺丝需要专用的防盗螺丝刀拆)
30AWG跳线

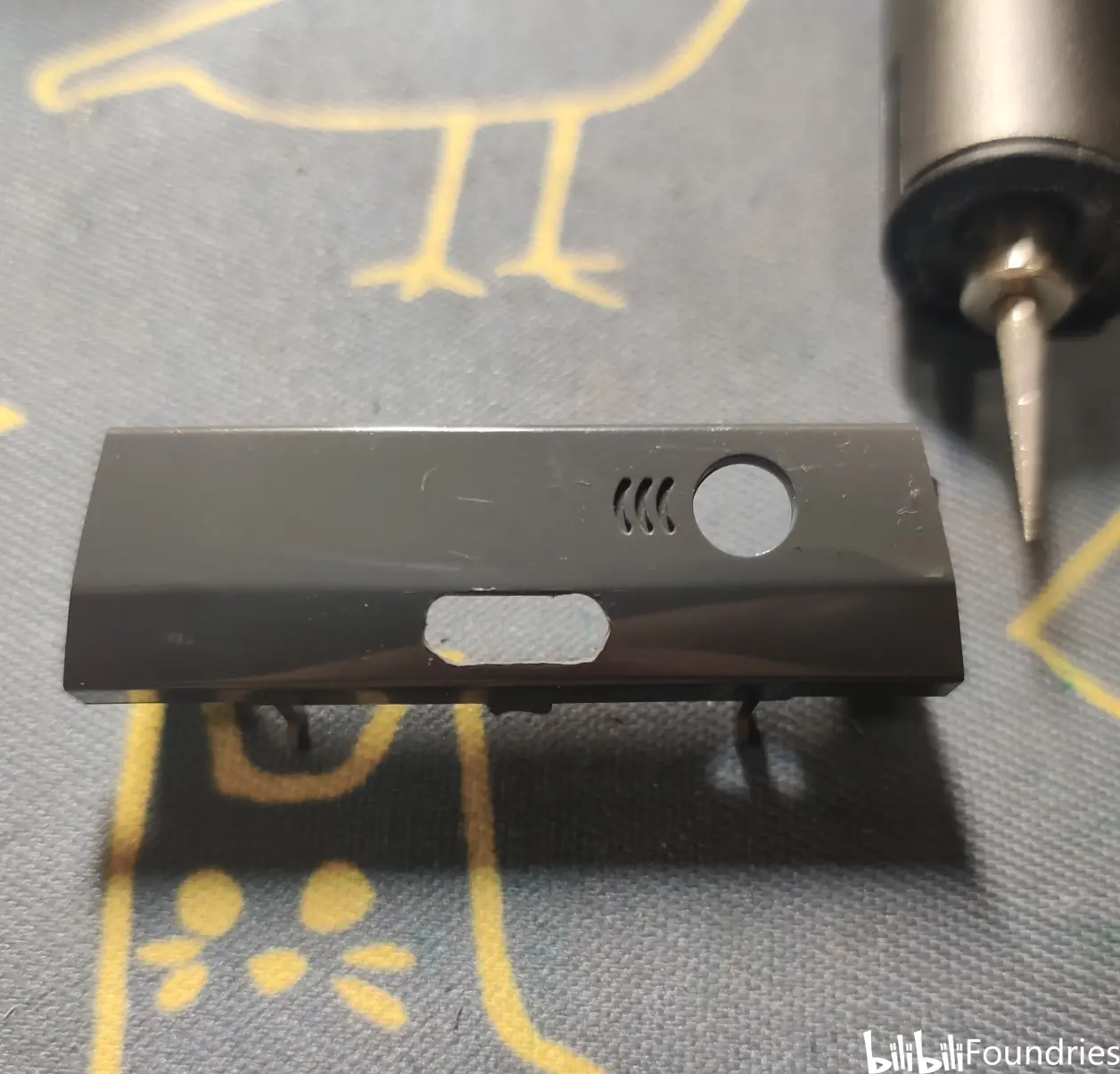

打磨笔(有更好，没也行)
镊子
5.1k ohm电阻*2(触发PD快充需要，最好准备0805，0603各一颗)
0.1mm漆包线
M121.5螺丝两颗(可选，主要是固定尾插用)
AB树脂结构胶(可选)
光固化绿油和固化灯
聚酰亚胺胶带
万用表

准备好工具后开搞，最难的第一步，type c母座改造

一、改造typec母座

按照Xbox手柄改Type C接口焊接，难点在于电阻的焊接，太小了，没放大镜很费眼

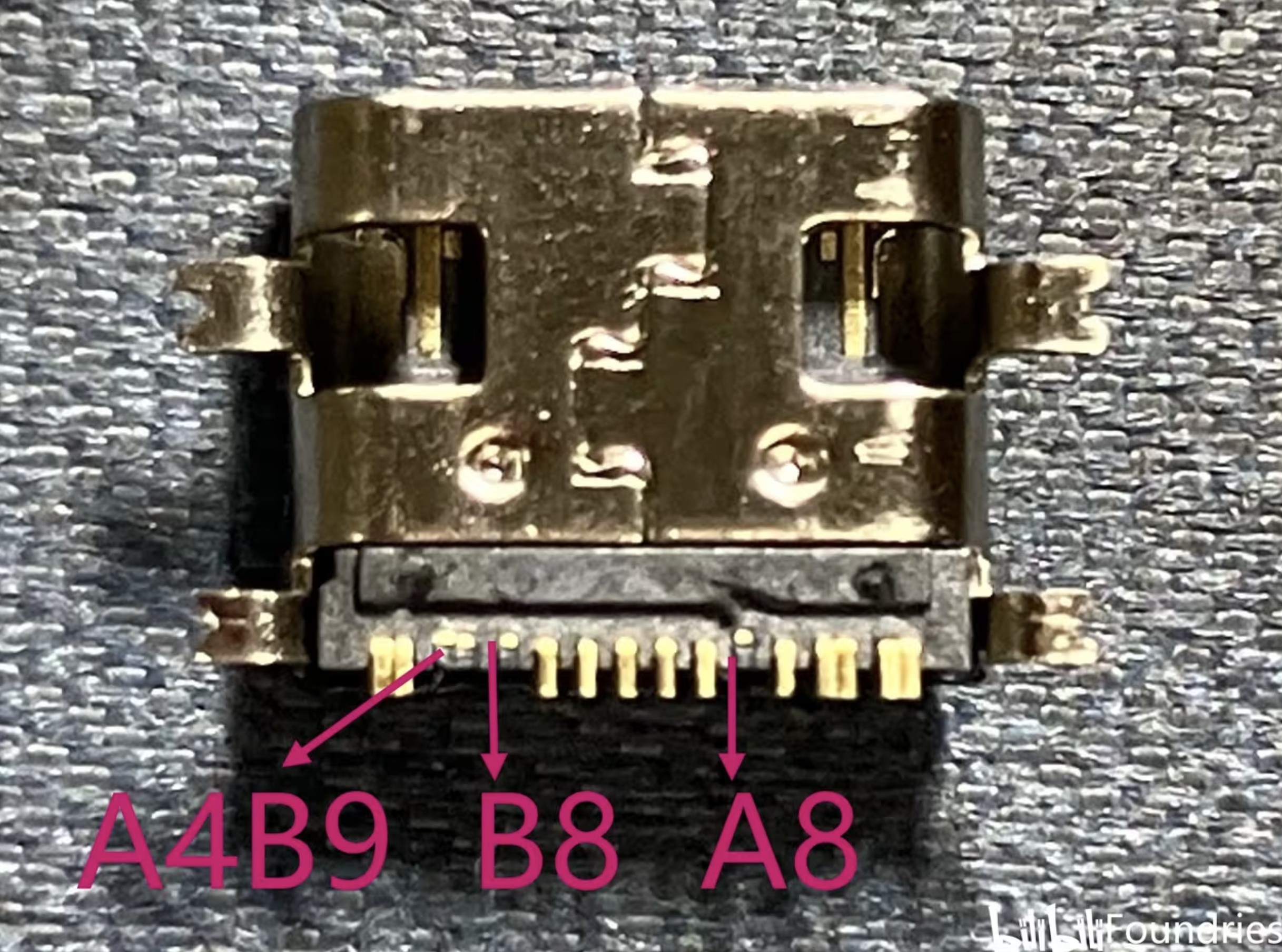

拔除A4B9，B8，A8引脚

这几个引脚最好拔除，方便为后续焊接提供空间

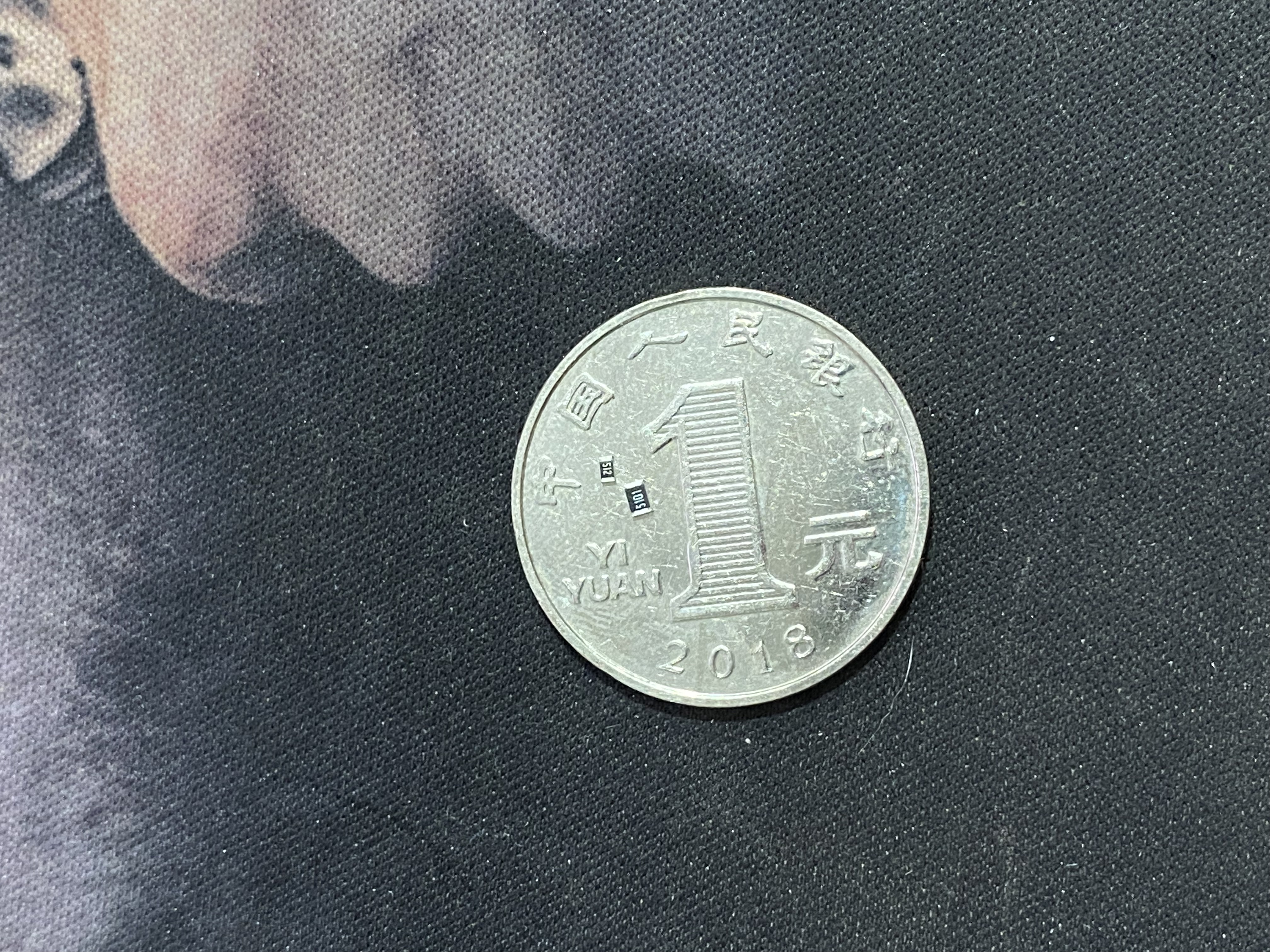

0805和0603电阻，阻值5.1k

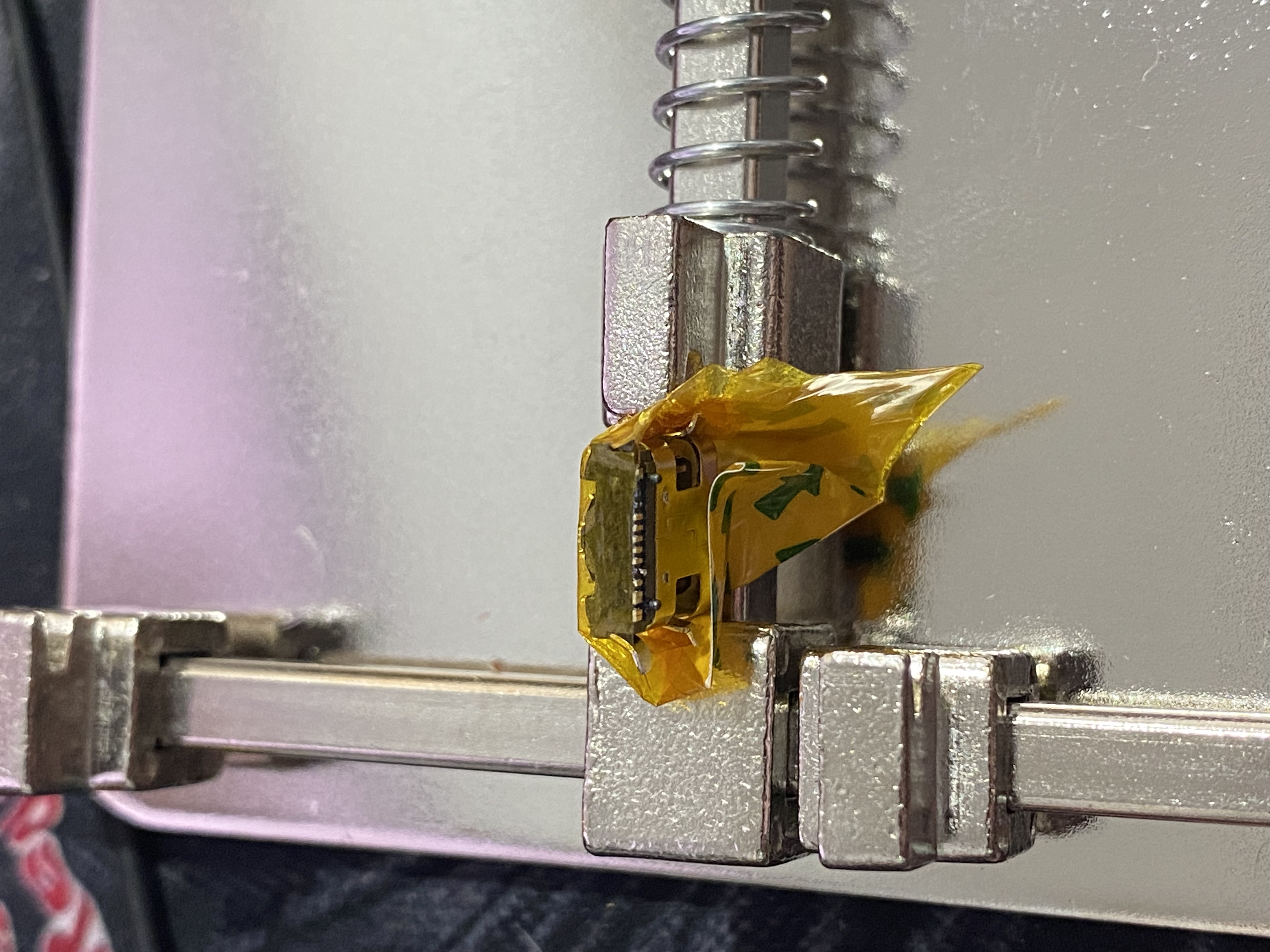

拔除引脚后用聚酰亚胺胶带隔热

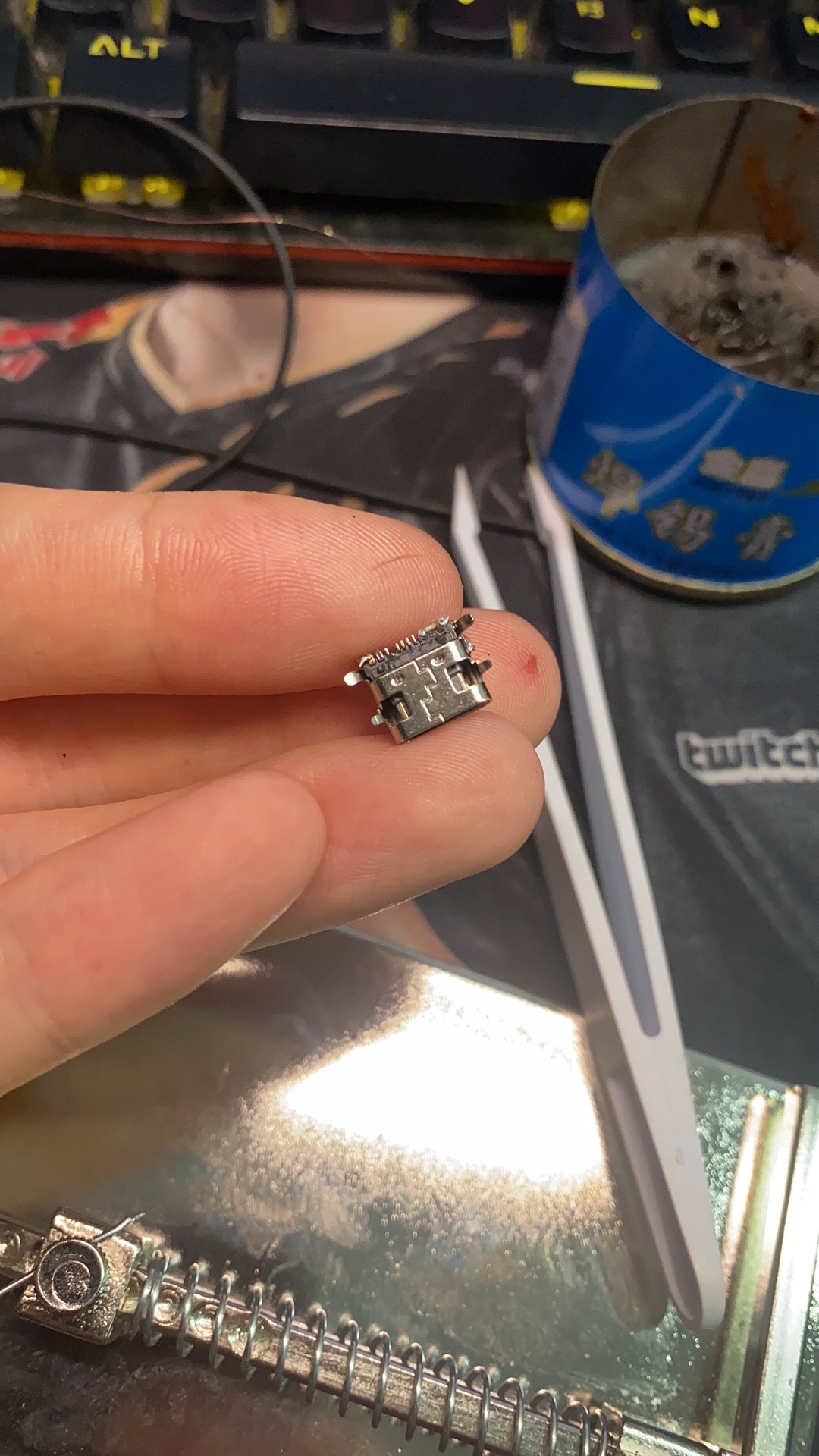

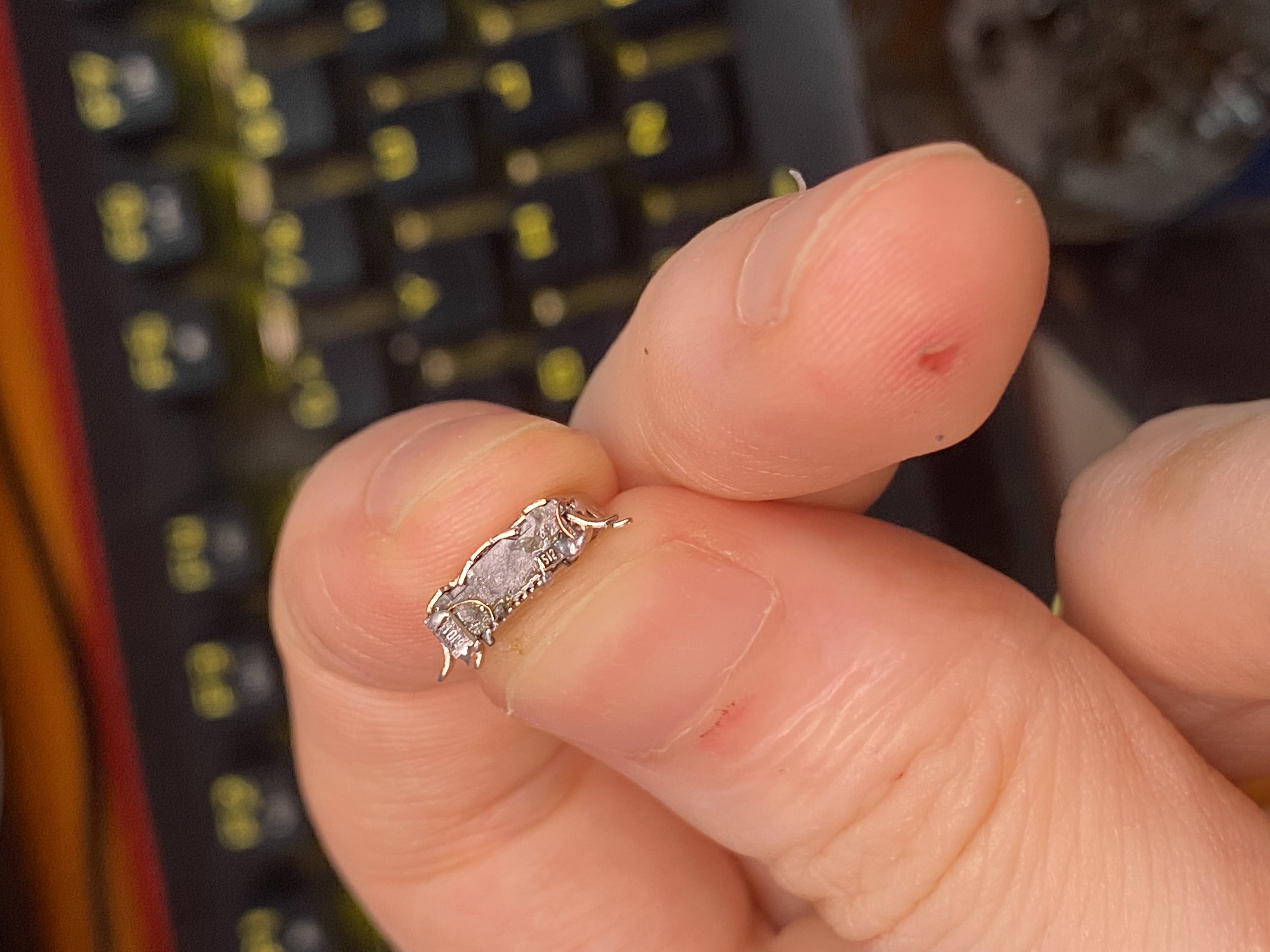

改造后的16pin typec母座

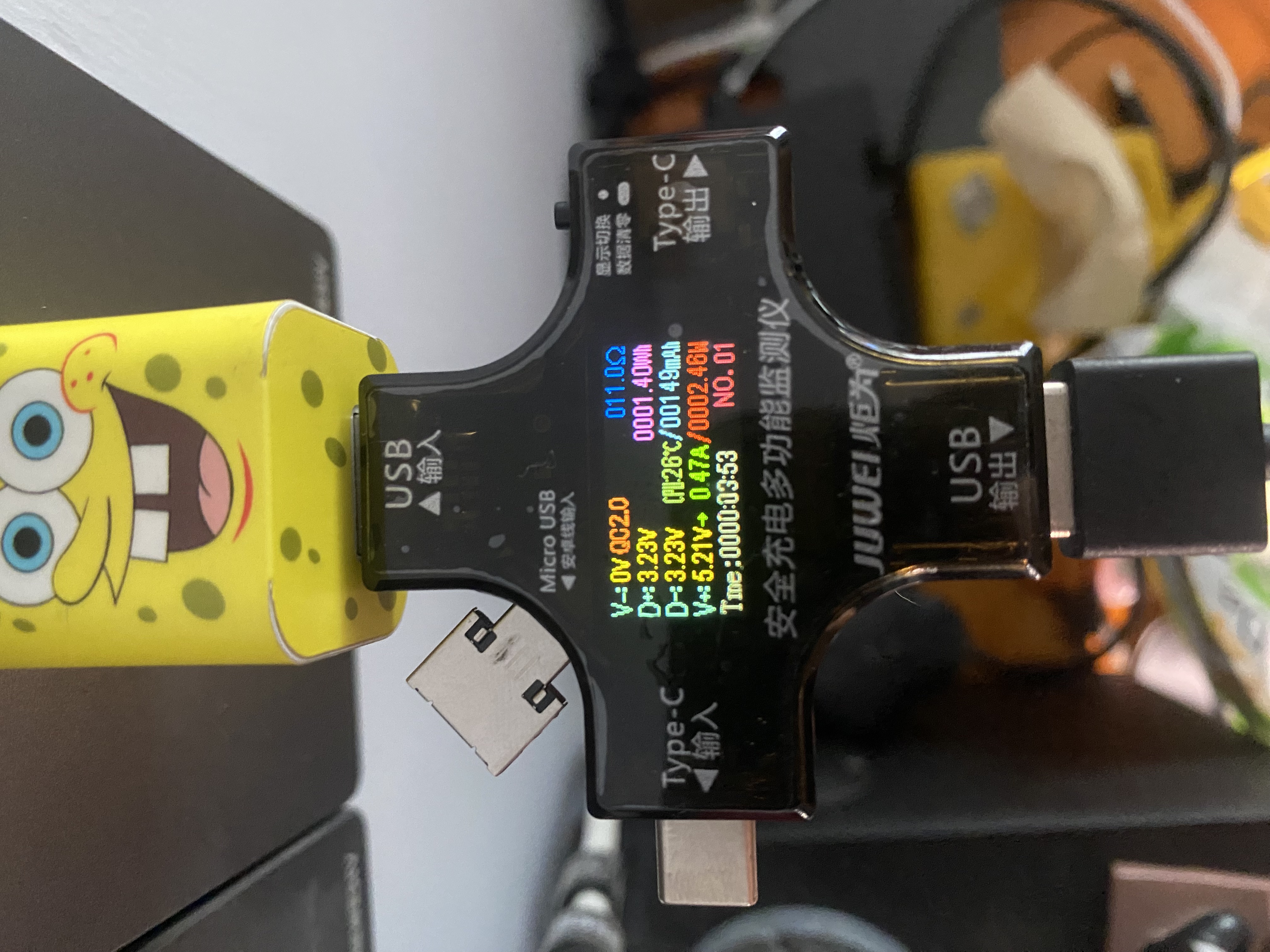

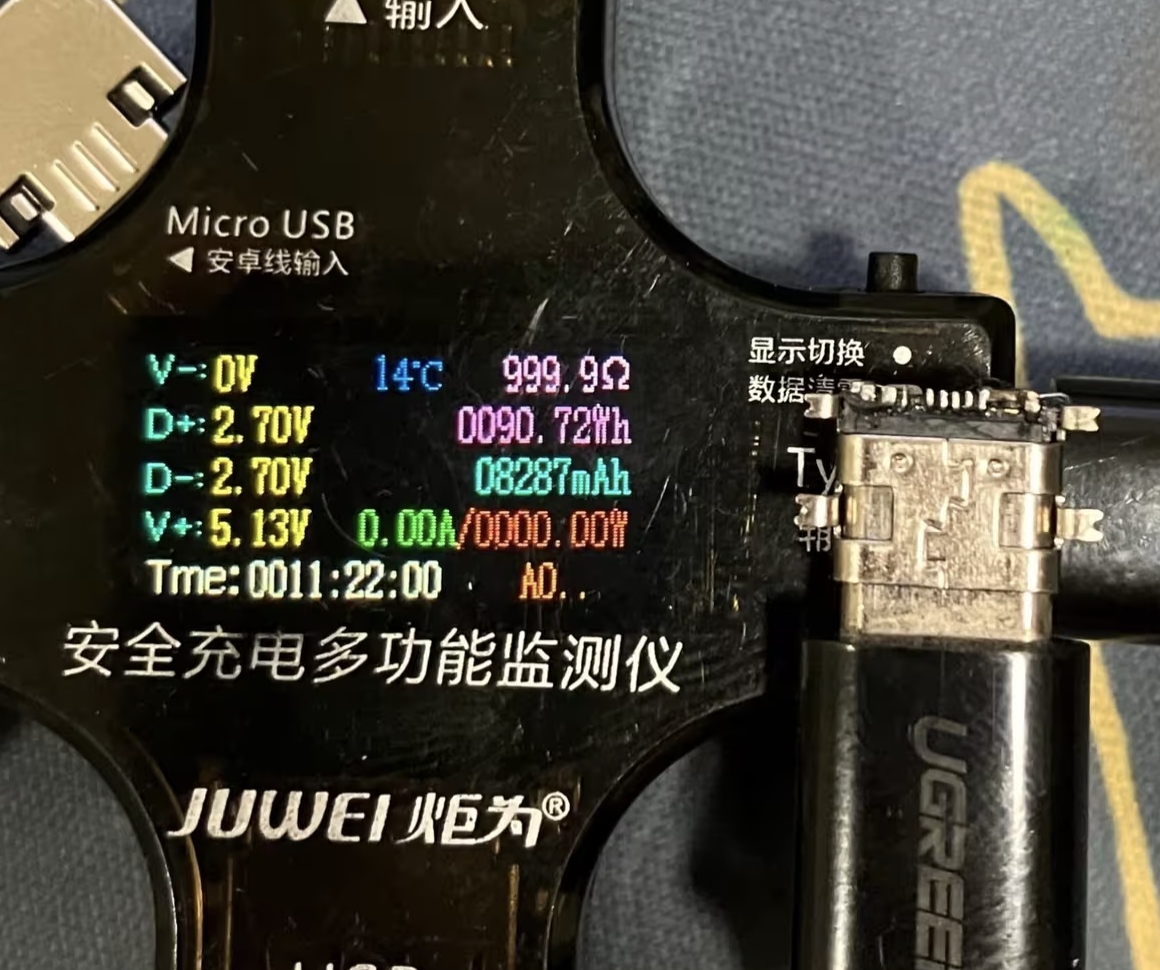

焊接完成后可以用『安全充电多功能检测仪』测一下充电电压有没有5v，没有检测仪的话可以用万用表测一下有没有引脚短接，啥都没就肉眼看下确保焊锡没有短接到其他引脚

测试输入电压5v，成功触发快充

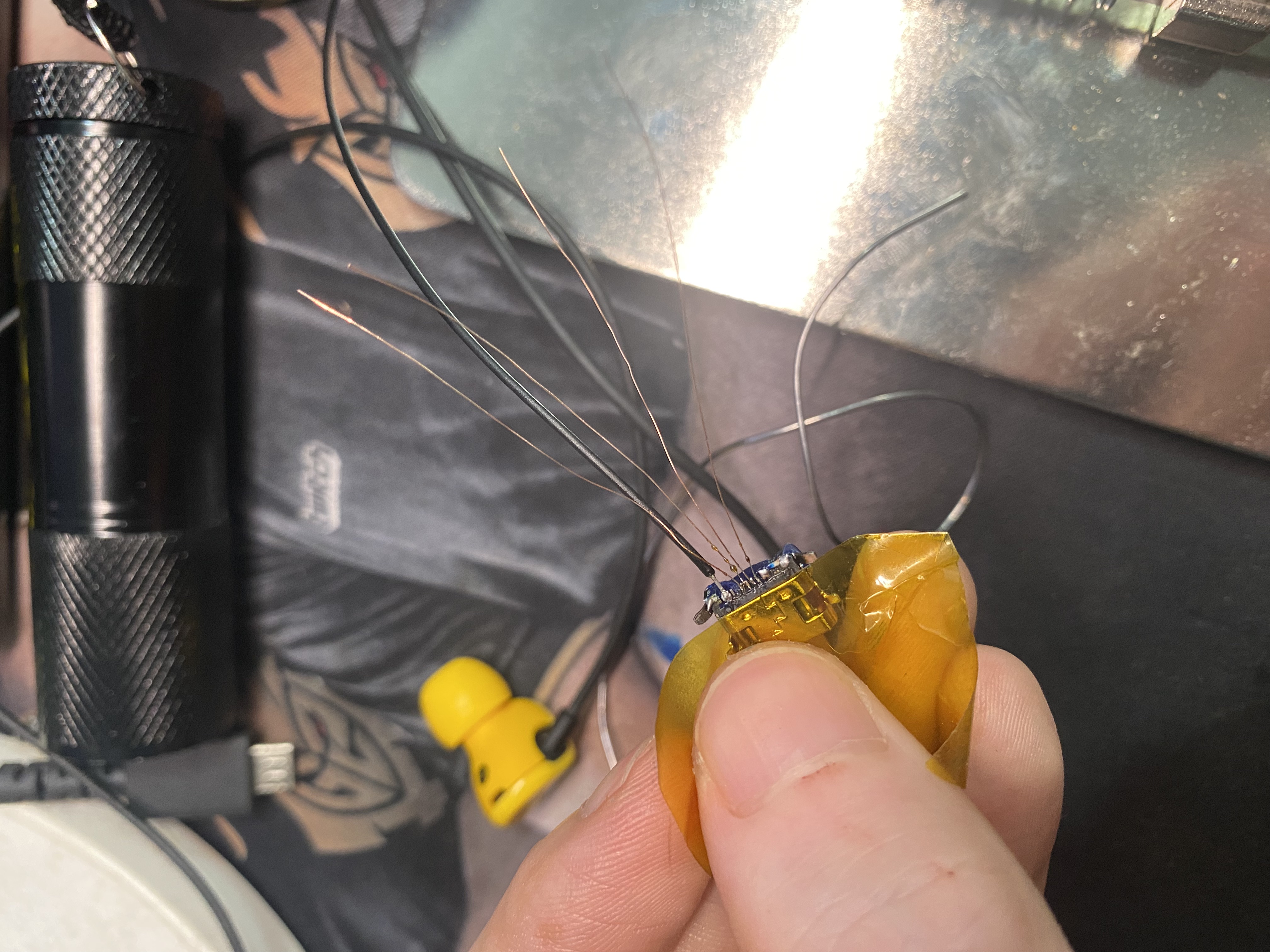

没问题后焊接跳线，为后续焊接pcb做准备

千万别连锡短接，做好绝缘

二、PCB改造

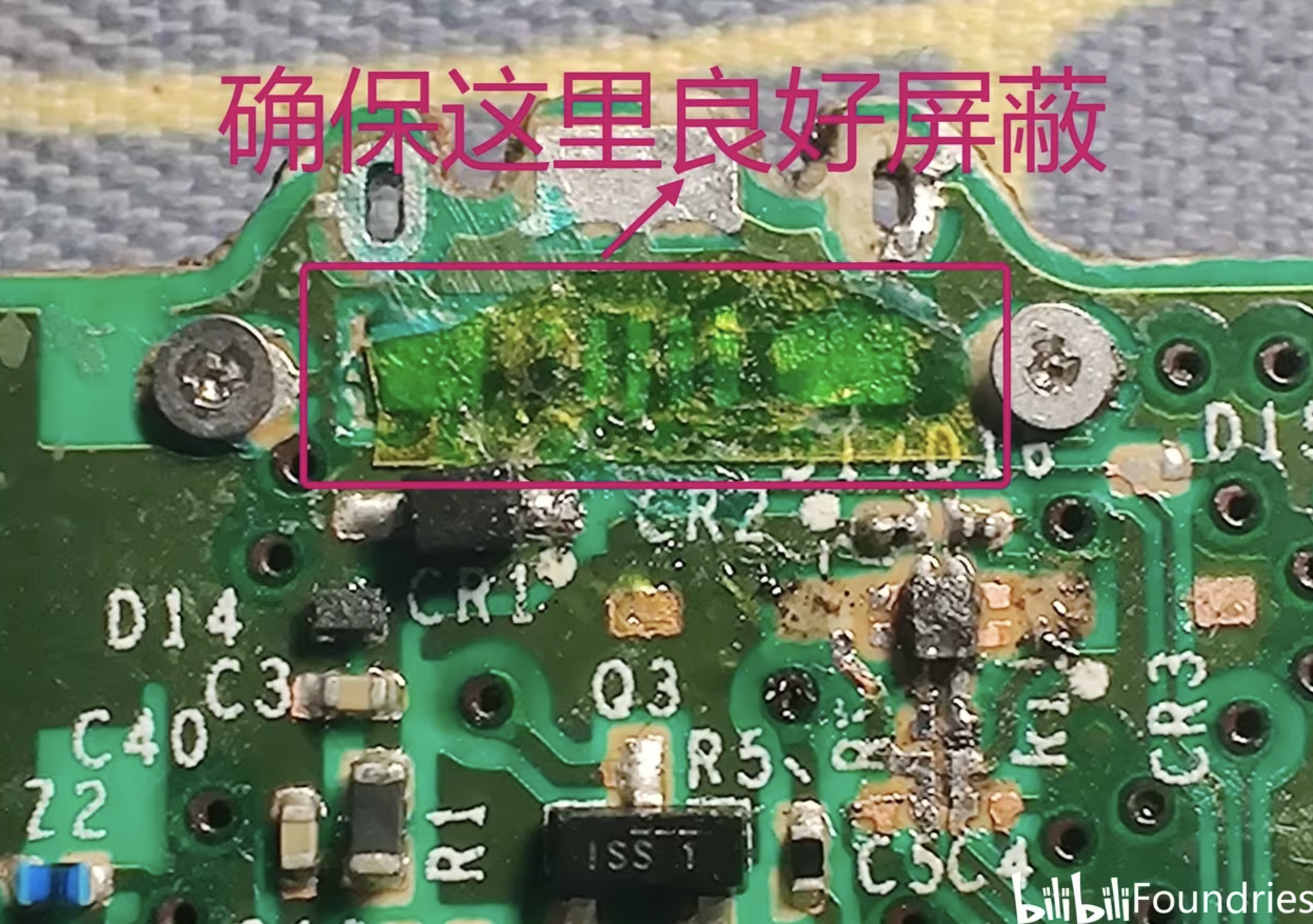

处理旧的尾插，此处一定要处理平整，这样才美观

把旧的尾插拔除，这里我没有热风枪，选择了蛮力，直接把焊盘拔掉了，不过当时脑子抽，没有打磨平整，就开始后续操作了，导致这里不平整，typec尾插翘起来一小块(不影响使用，就是不美观了)
M1的螺丝拧入原尾插的插槽内，这里M1的螺丝不要选择铝制，不吃锡，最好拧进去前找一颗实验下吃不吃锡，不吃的话尽早处理下这两个螺丝，比如洁厕灵涂一下侵蚀表面，不然拧上去发现不吃锡就很尴尬了

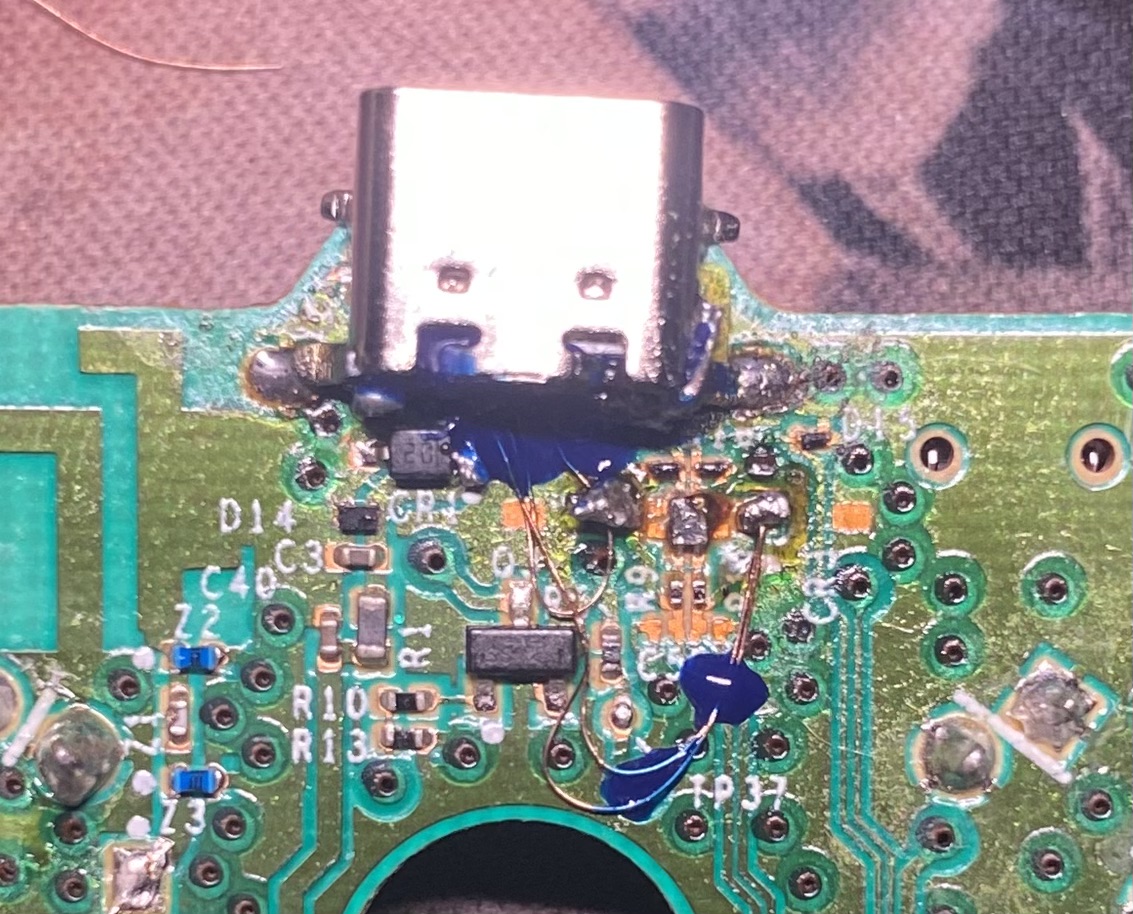

三、飞线焊接

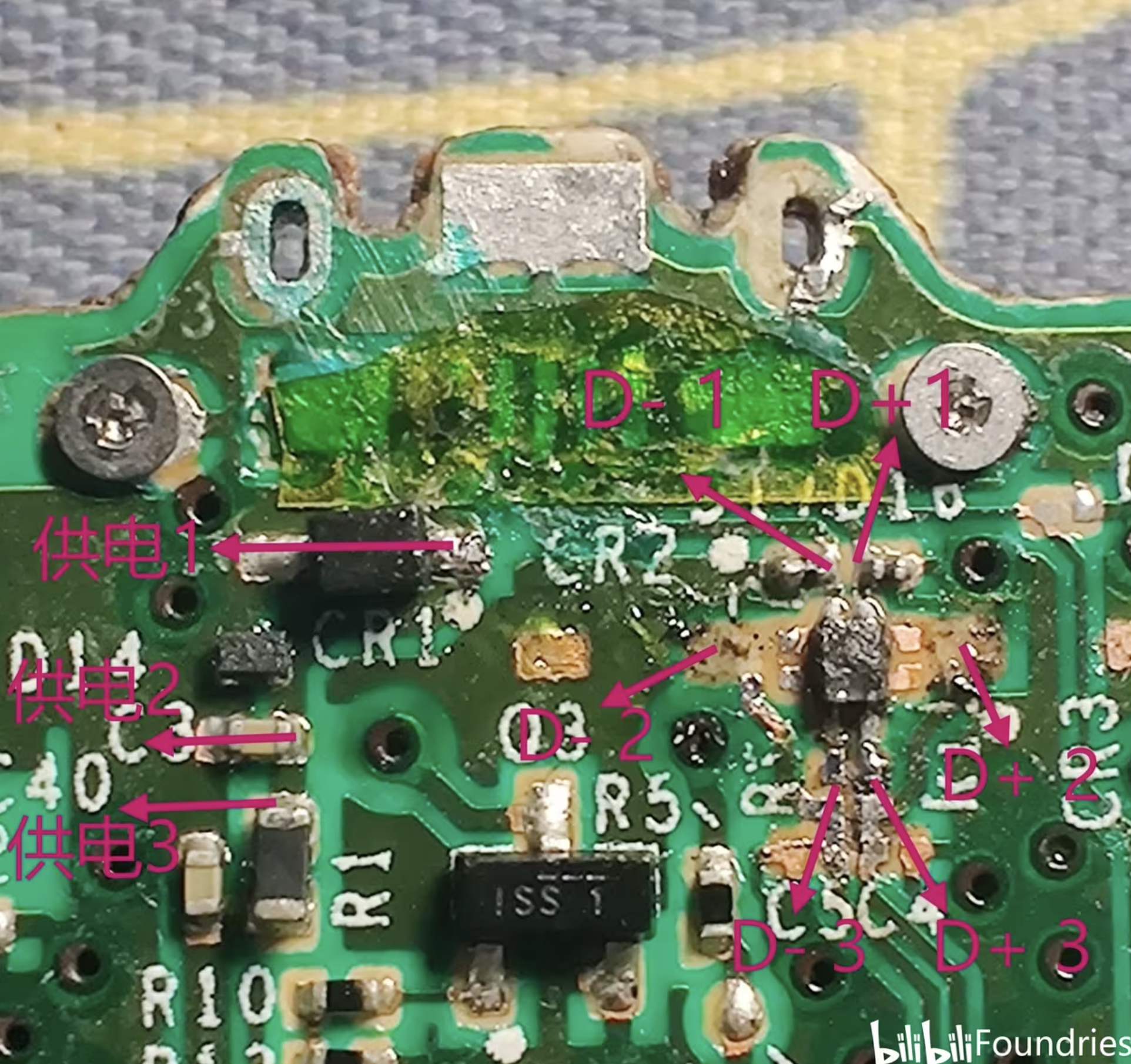

D-和D+线焊接在1号位时，能获得最好的ESD保护，但比较难焊接。2号位是一个很大的测试点，方便焊接（图中被我测试时，搞掉了）。3号点是最后的选择。

将A7,B7飞线到D-位，A6，B6飞线到D+位。

最佳的飞线方式是B7焊接一根短线到A7，B6焊接一根短线到A6。A6, A7再飞线到PCB。这需要熟练的焊接能力。

差一点的方式是A6, A7飞线到PCB，然后B6, B7通过飞线中途接入A6，A7的飞线上。

最差的便是4根线直接飞线到PCB上。

布线过程中，尽量保证等长，贴近！！！

这里我选择焊接到2号位，2号位置焊接空间相对大一些
